套筒式補償器安裝缺陷問題展現及正確做法

外殼與導管卡住不能自由伸縮，或安裝時偏離管線中心位置，或填料填放不當形成滲漏，都直接影響到補償器的正常工作，從而影響整個管道系統的正常運行。
(1 ）套筒式補償器安裝后外殼與導管卡住就不能伸縮。
(2）套筒式補償器安裝時偏離管線中心位置。
(3 ）填料填放不當就常會發生滲漏。
正確做法
(1 ）安裝時，套筒式補償器應與管道保持同心，不得歪斜，以免運行后損壞補償器。
(2 ）導向支架宜設置在插管一側，能保證運行時自由伸縮，不偏離中心。
(3）插管應安裝在介質流入端。
(4）填料石棉繩應涂石墨粉，并應逐圈裝人，逐圈壓緊，各圈接口應相互錯開。

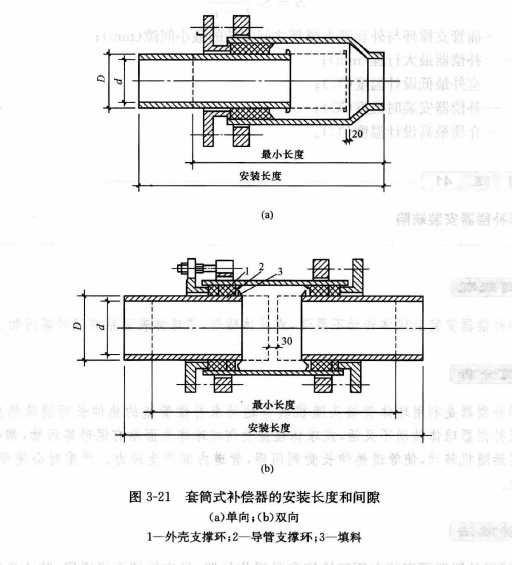

(5 ）套筒式補償器安裝長度由安裝時溫度決定，如圖 所示
(6）在插管支撐環與外套管支撐環之間應留有安裝剩余收縮量，以備管道在低于安裝時的溫度的情況下，管道冷縮有余地。
